Х-16-У-45 | Соединительная пластина Х-типа, усиленная, 16 отверстий, серия 45

Соединительная пластина, усиленная, Х-типа, 16 отверстий, серия 45

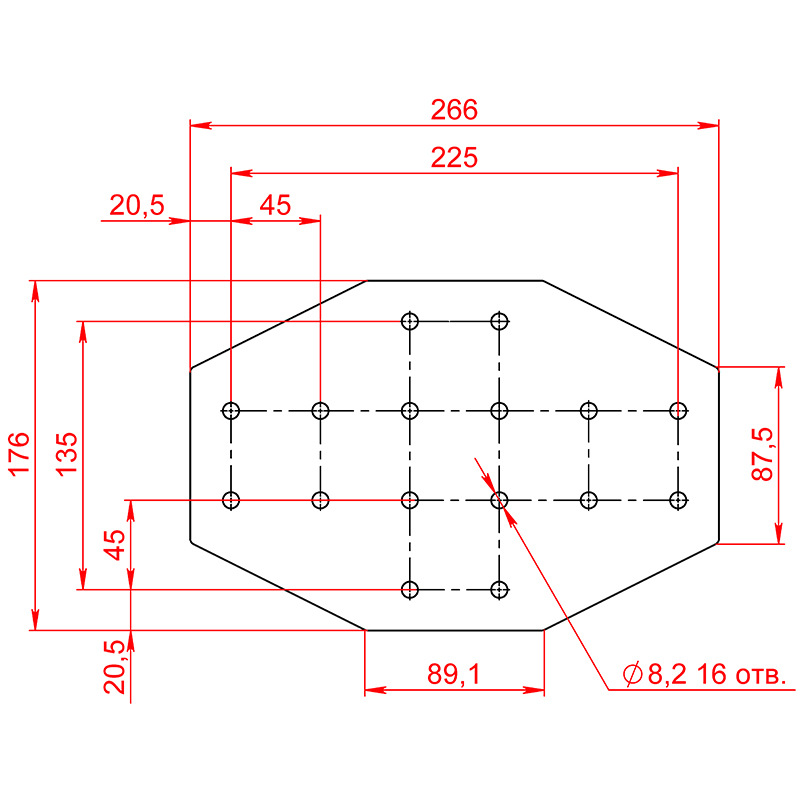

Чертеж для соединительной пластины Х-16-У-45
517.00 руб. от 1 шт.
( -3 % )
501.49 РУБ.
от 10 шт.
( -5 % )
491.15 РУБ.
от 50 шт.
( -8 % )
475.64 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Х-16-У-45 | Соединительная пластина Х-типа, усиленная, 16 отверстий, серия 45
НА СКЛАДЕ
≈ 10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Х-16-У-45 | Соединительная пластина Х-типа, усиленная, 16 отверстий, серия 45
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (Х-16-У-45.STEP)
- 3D модель (Х-16-У-45.DXF)
- Чертеж (Х-16-У-45.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. T-16-У-45:

Вариант 1:
1. Винт М8х16 мм ISO 7380 - 16 шт.
2. Гровер D8 DIN 7980 - 16 шт.
3. Сухарь пазовый М8-45 арт. 5074 - 16 шт.

Вариант 2:
1. Т-болт М8х16 (45) арт. 5029 - 16 шт.
2. Гайка с фланцем М8 DIN6923 - 16 шт.
3. Т-гайка М5-20 арт. 5002 - 16 шт.

Вариант 2:
1. Винт М8х16 мм ISO 7380 - 16 шт.
2. Гровер D8 DIN 7980 - 16 шт.
3. Т-гайка М8 паз 10 арт. 5018 - 16 шт.

Характеристики

Артикул:
 Х-16-У-45
Тип пластины:
 Х-типа
Профили:
 45х45, 45х90, 45х135, 45х180
Материал:
 Сталь 3 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,893
Цвет:
 Серый
