Конструкционный профиль 60х120 без покрытия | паз 8

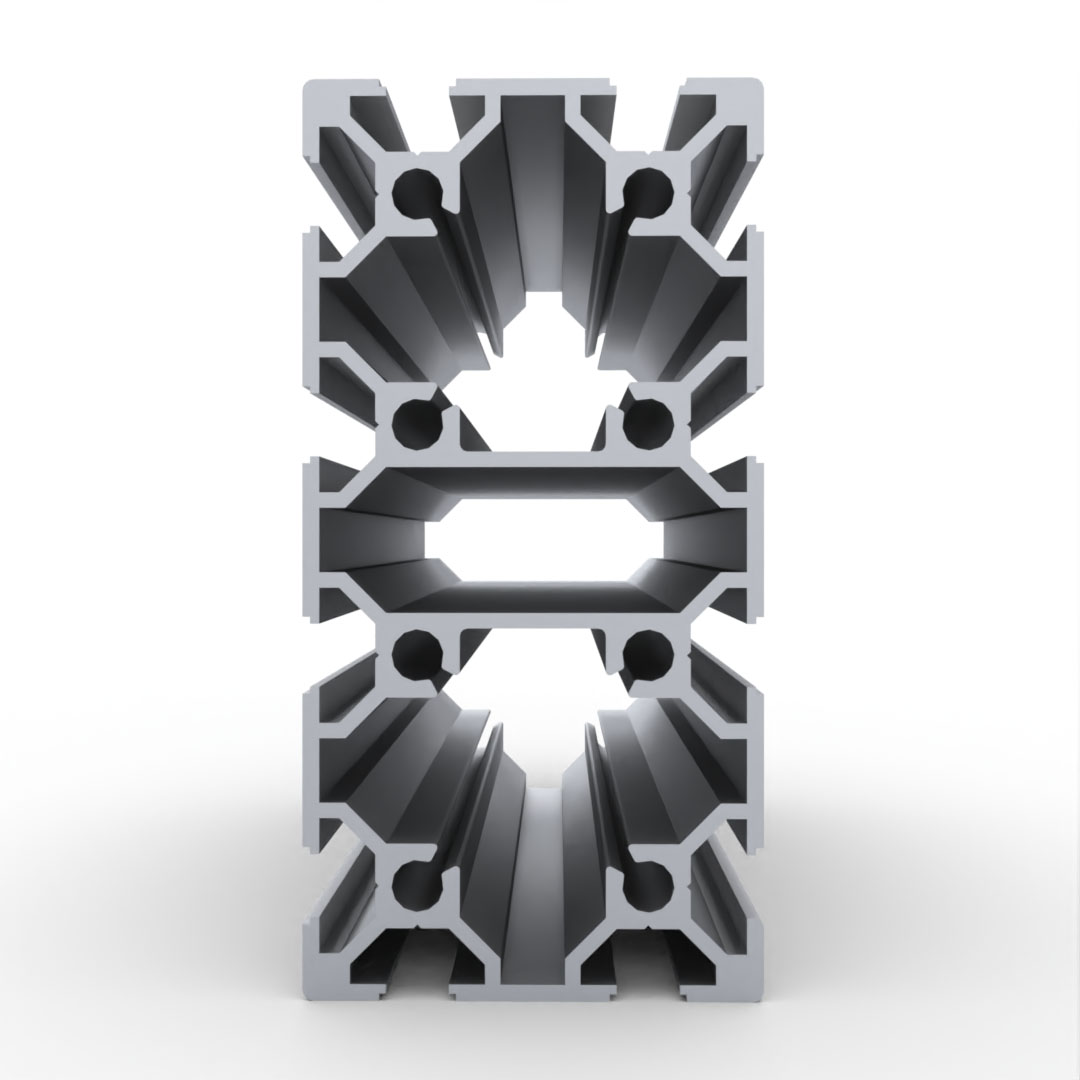

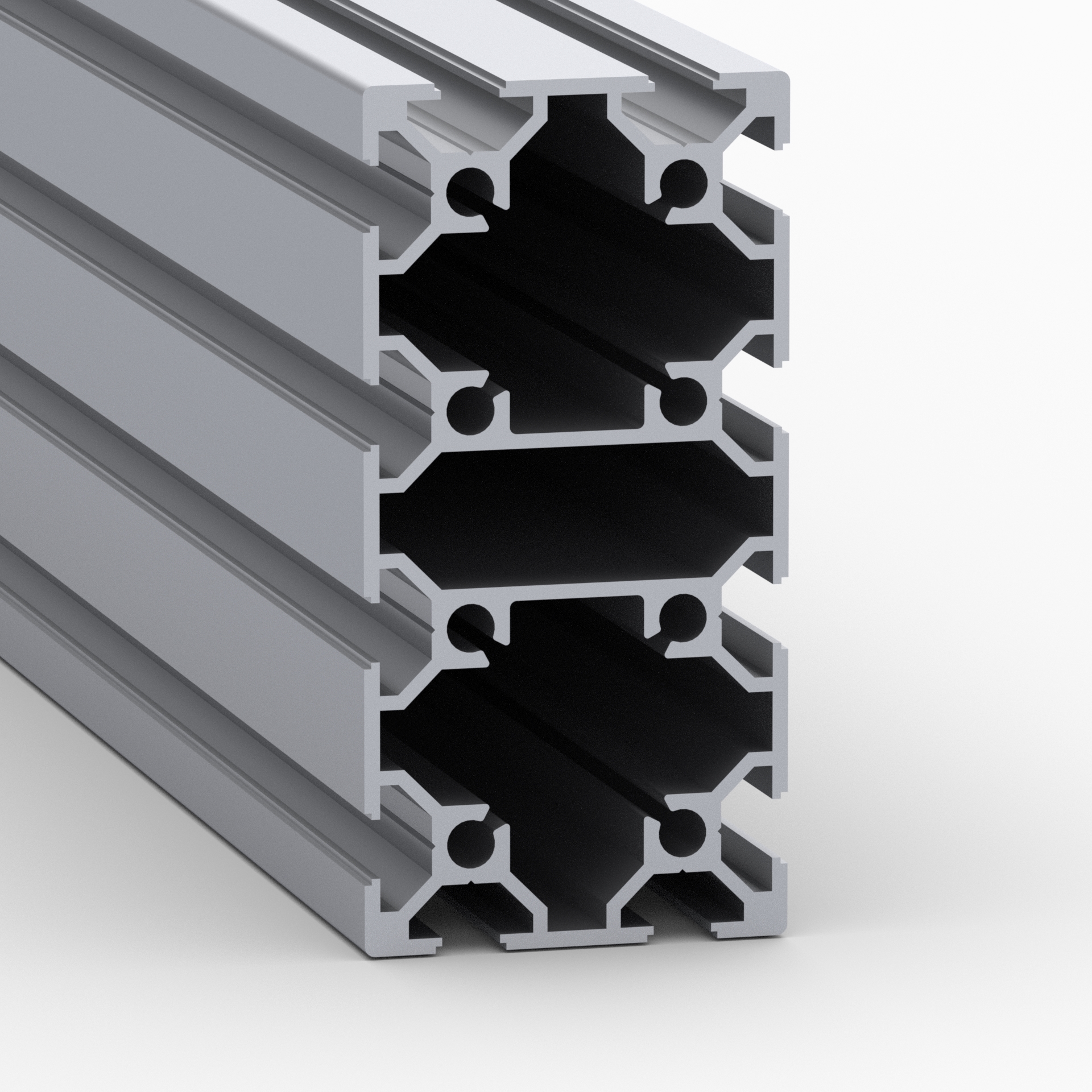

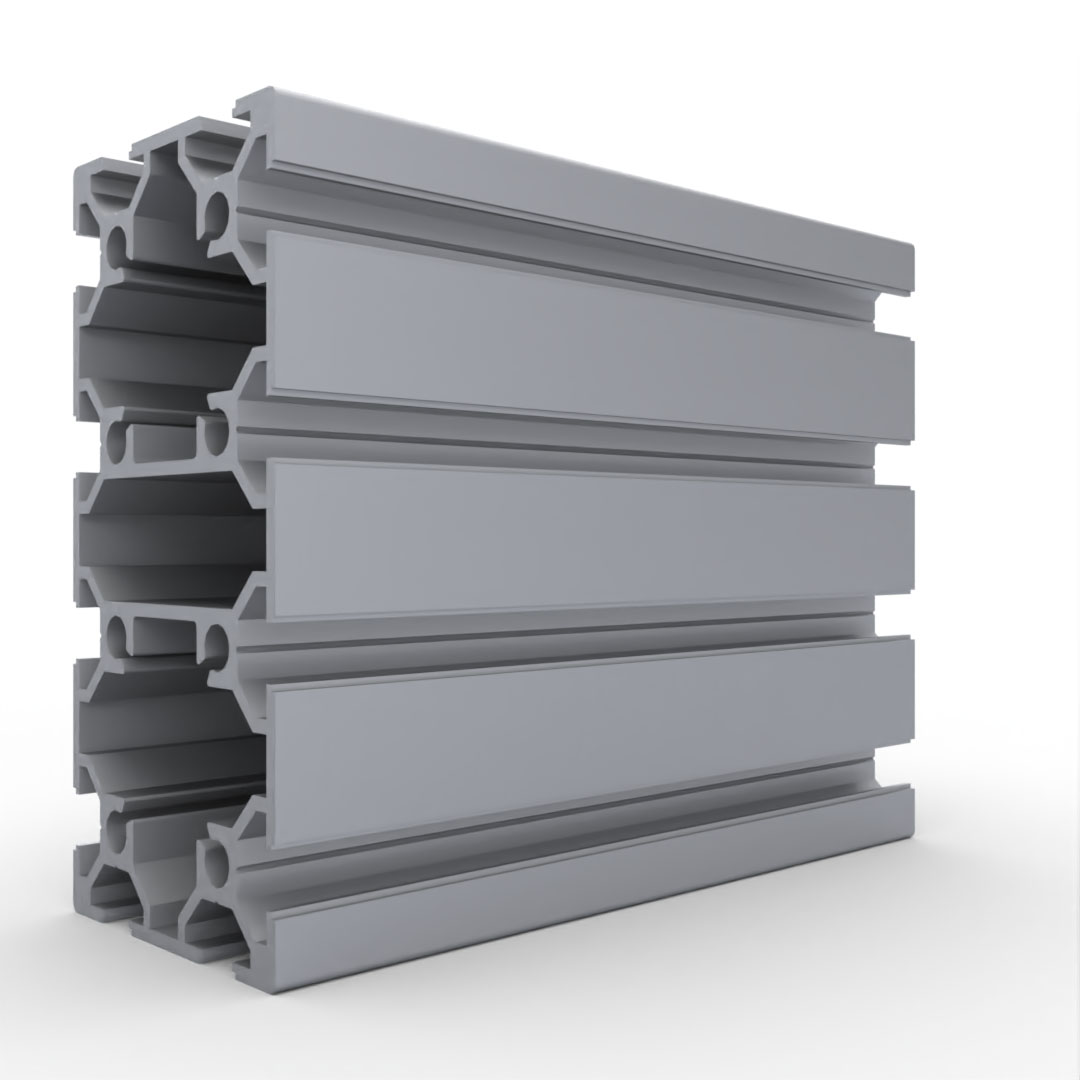

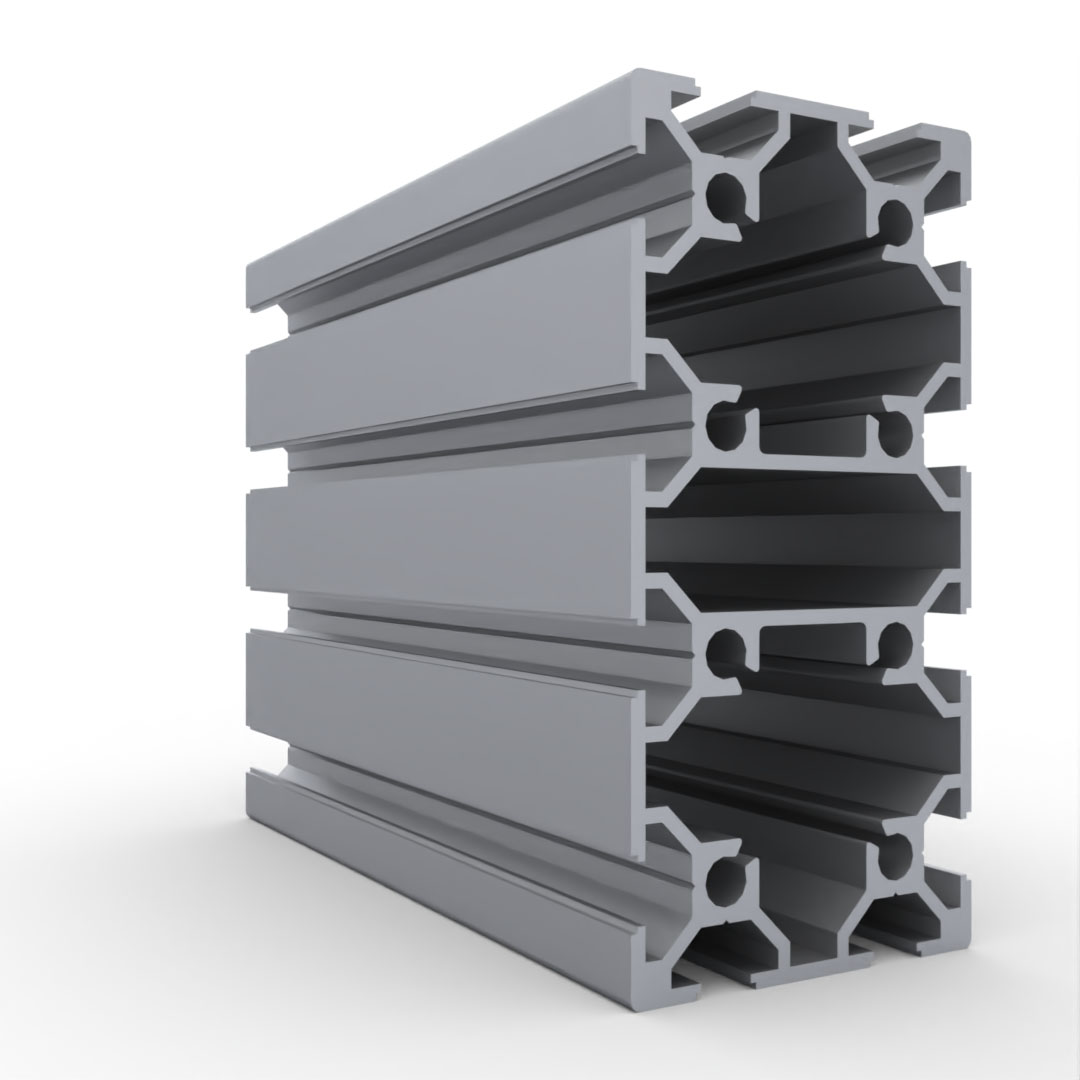

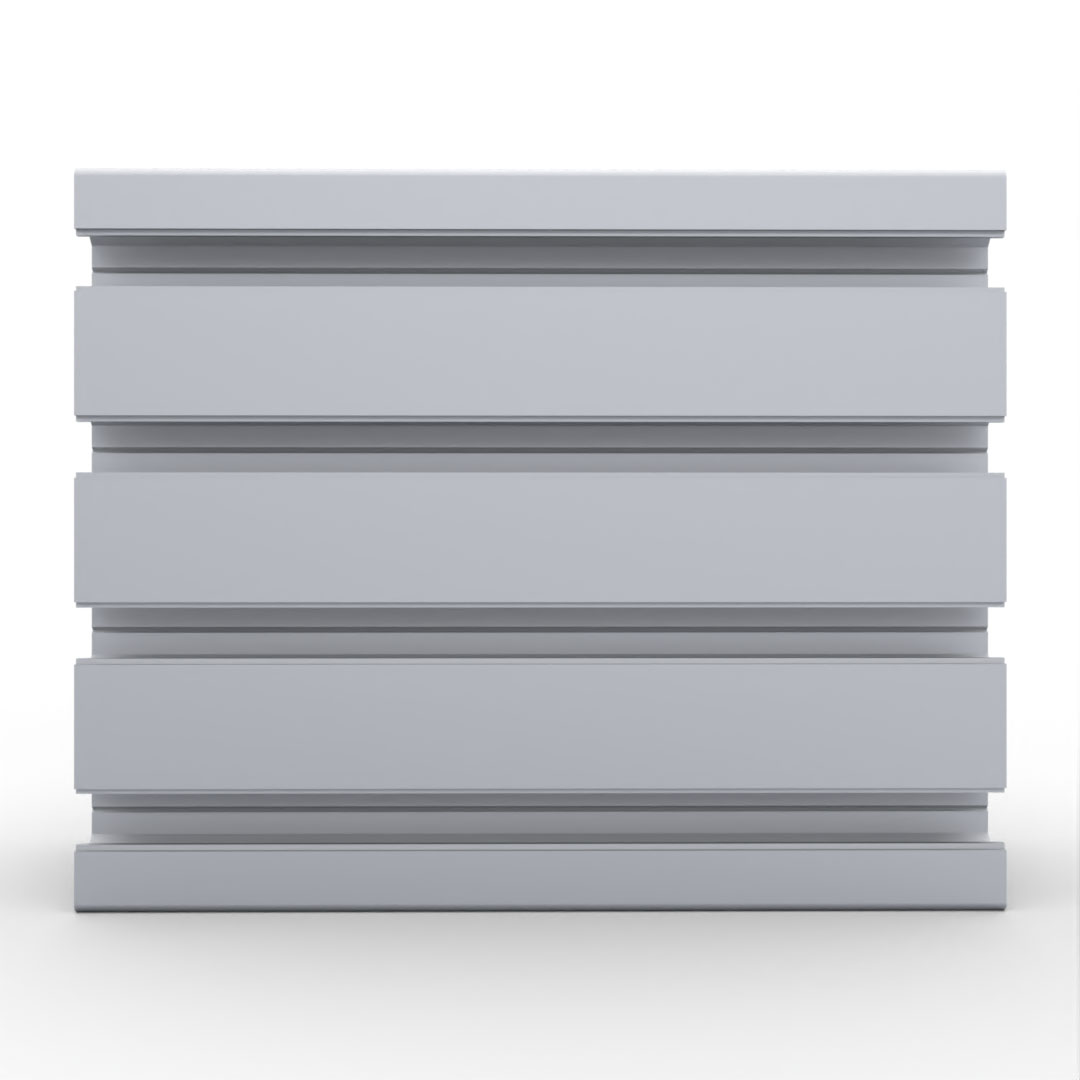

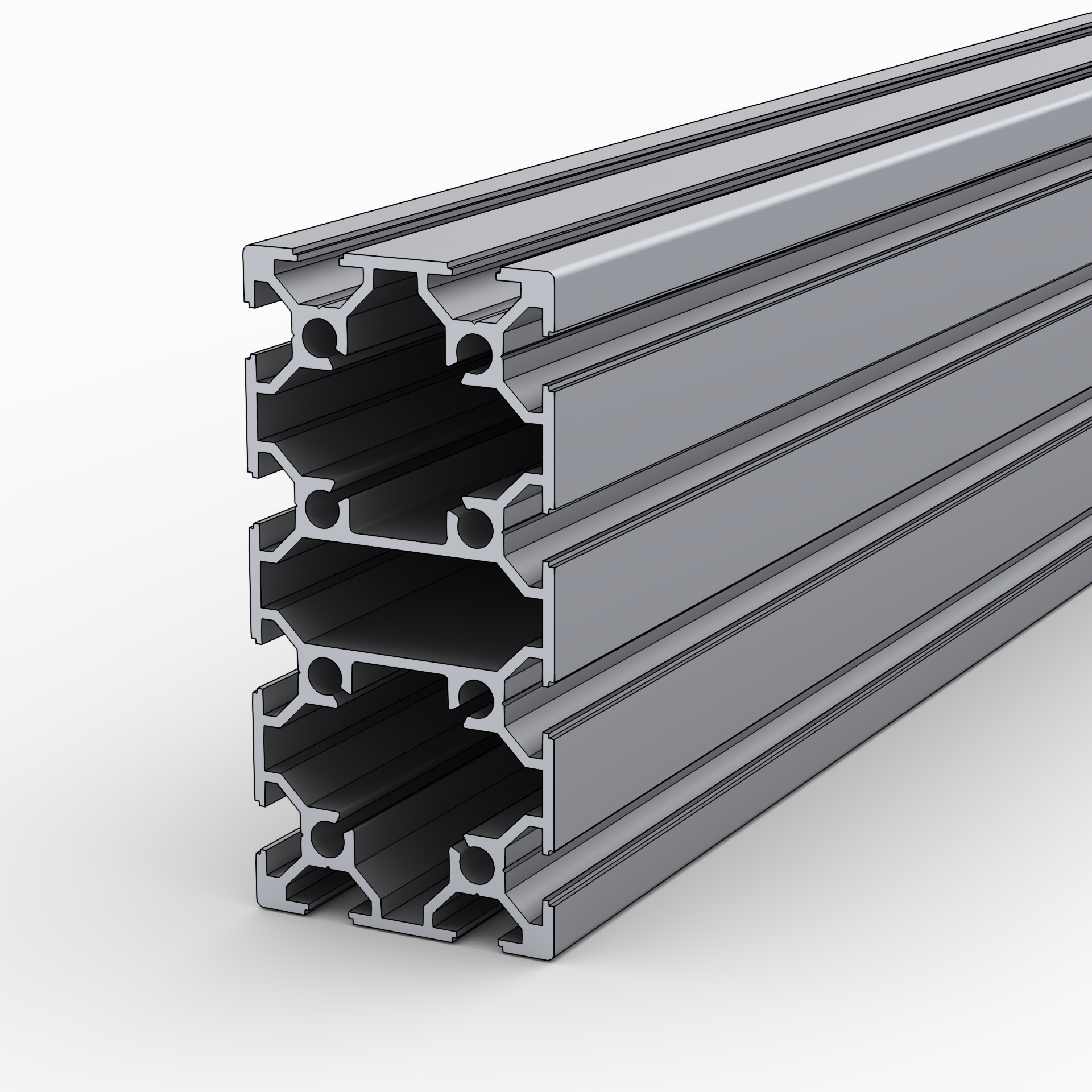

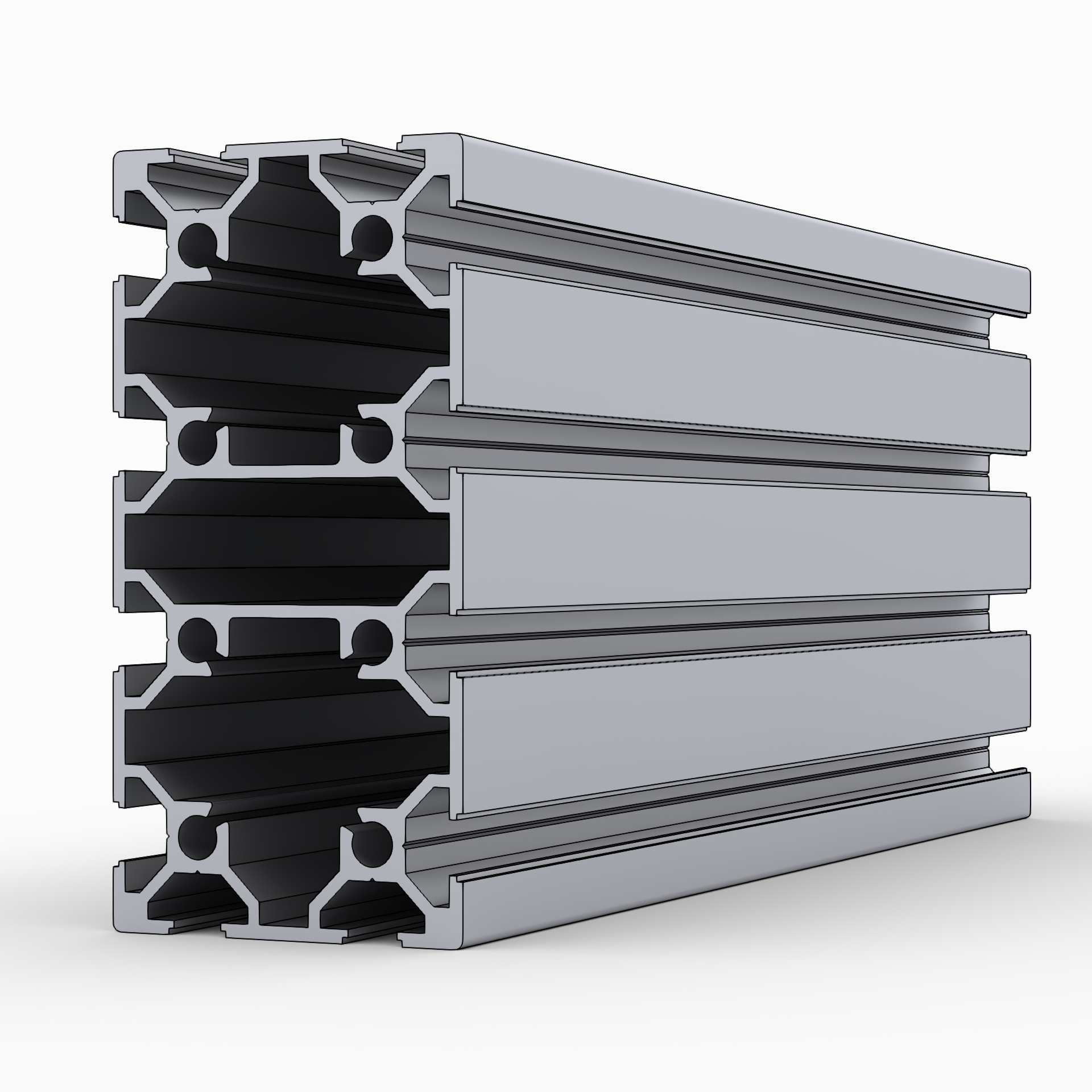

Конструкционный профиль 60х120 мм без покрытия

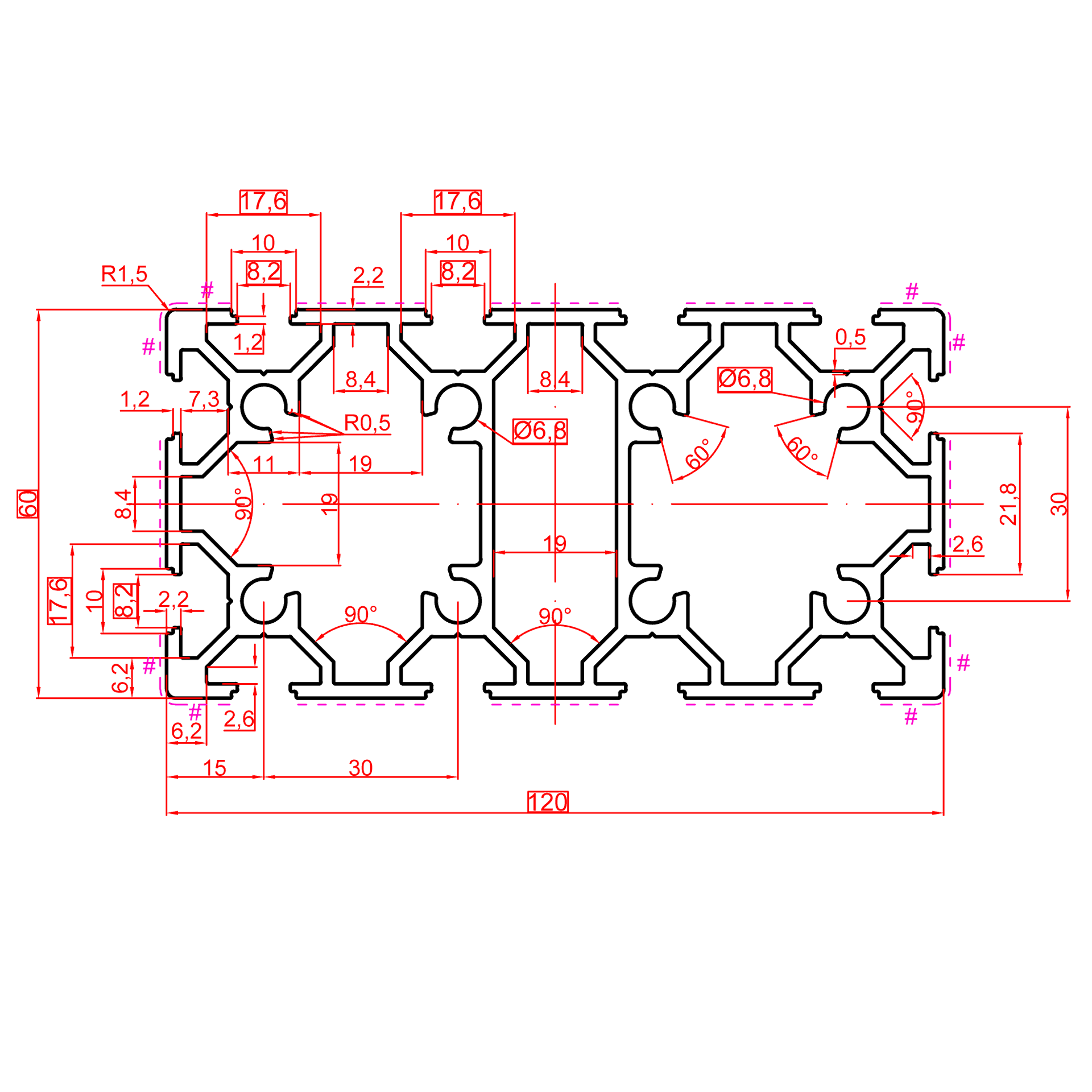

Чертеж алюминиевого станочного профиля 120х60 мм без покрытия

3 975.00 руб. от 1 м.

( -3 % )	3 855.75 РУБ.	от 3 м.
( -4 % )	3 816.00 РУБ.	от 10 м.
( -5 % )	3 776.25 РУБ.	от 15 м.
( -8 % )	3 657.00 РУБ.	от 25 м.
( -10 % )	3 577.50 РУБ.	от 50 м.
( -12 % )	3 498.00 РУБ.	от 125 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ ≈ 100 м.
В ПУТИ > 300 м.

РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. OB-60120B-BP ): 80 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 2005 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1 метру.

Загрузить:

- Чертеж (OB-60120B.dxf)

- 3D модель (OB-60120B.step)

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:	OB-60120B-BP
Длина профиля(макс), мм:	5040
Дробеструйная обработка:	Нет
Профили:	60х60, 60х120
Ширина паза, мм:	8
Аналог Item:	0.0.419.10 / 0.0.419.05
Материал:	AlMgSi 6063 Т6
Покрытие:	Без покрытия
Тип сырья:	Первичное
Вес, кг/м:	4.25
Площадь сечения, см2:	16.32
Момент инерции, Ix(см4):	70,5
Момент инерции, Iy(см4):	239,5
Момент сопротивления, WX (см3):	23,5
Момент сопротивления, WY (см3):	39,91
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
